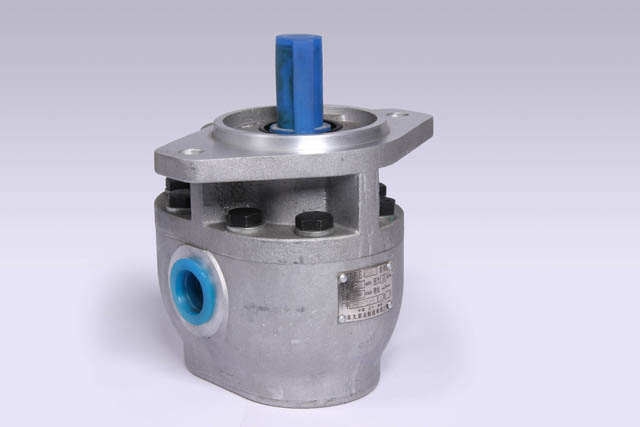

CBF-E(F)系列齒輪油泵

  CBF-E(F)系列中高壓齒輪泵，是液壓系統中的動力元件。它采用了高強度鋁合金殼體、承載能力高的DU軸承及浮動側板等結構、具有壓力高、轉速范圍寬、結構簡單、重量輕、工作可靠、使用壽命長等特點。廣泛適用于工程機械、礦山機械和起重運輸機械等液壓系統中。

一:型號說明

CB　－＊?。场。。。。?/p>

①　?、??、??、??、??、蕖、摺、?/p>

① 產品代號   CBF

② 壓力等級 　E:16MPa 　F:20MPa 　

③ 齒輪模數 　3

④ 公稱排量 　(mL/r)

⑤ 安裝形式 　A: 菱形法蘭 　C: 矩形法蘭 　T: 特殊法蘭

⑥ 油口形式 　F: 法蘭聯接 　L: 螺紋聯接 　

⑦ 軸伸形式 　P: 平鍵　 H: 矩形花鍵 　 Z: 半圓鍵　 B: 扁口鍵　

⑧ 旋　　向 　L: 左旋 （逆時針） 　R:右旋 （順時針）（省略）

二:外形圖

三:性能參數
